DMX Demonstrator

Kommentar hinterlassen

Aktuell haben wir noch keine zufriedenstellende Lösung für den Betrieb von RGB(W) Lampen und Strips an der Homematic gefunden. Alle Systeme die im Internet zu finden sind (mehrere Wireless Dimmer, Funksysteme, etc.) passt nicht in unsere gewählte Architektur. Wir möchten auch für die RGB Beleuchtung, bspw. im Wohnzimmer, verkabelte Komponenten verwenden. Doch leider gibt es diese anscheinend  nicht…

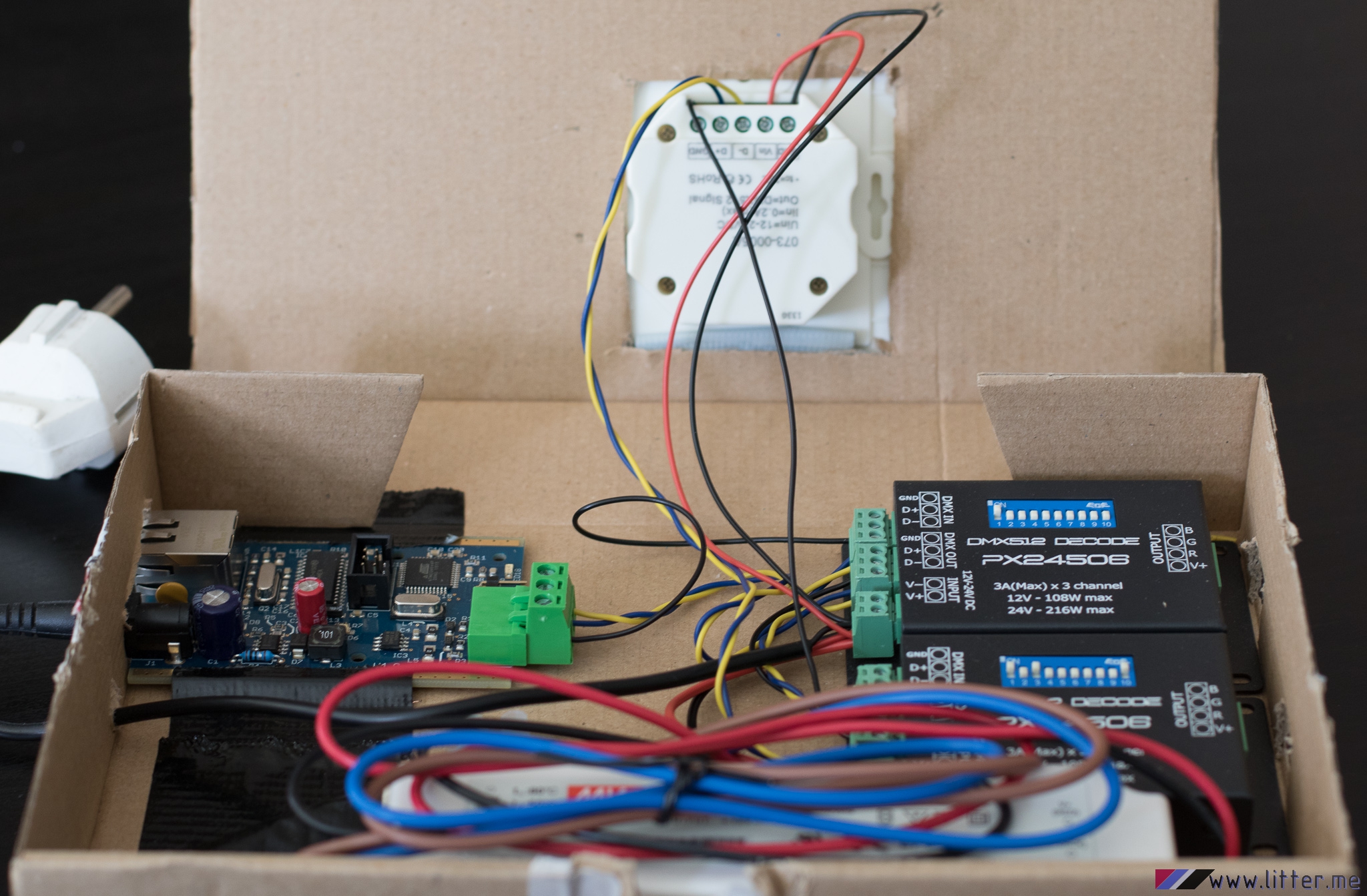

Nach einigen Recherchen fiel das Hauptaugenmerk auf DMX. Dieses Bussystem stellt den Standard für Effektleuchten dar und basiert ebenfalls wie Homematic auf dem RS485 Bus. Zudem können DMX-Komponenten mittels einer sogenannten Artnet-Box ins lokale LAN gebracht werden. Und so entstand der DMX-Aufbau mittels

  • 24V Stromversorgung
  • 2 DMX RGB Dekoder für LED Strips
  • 2 LED RGB STrips

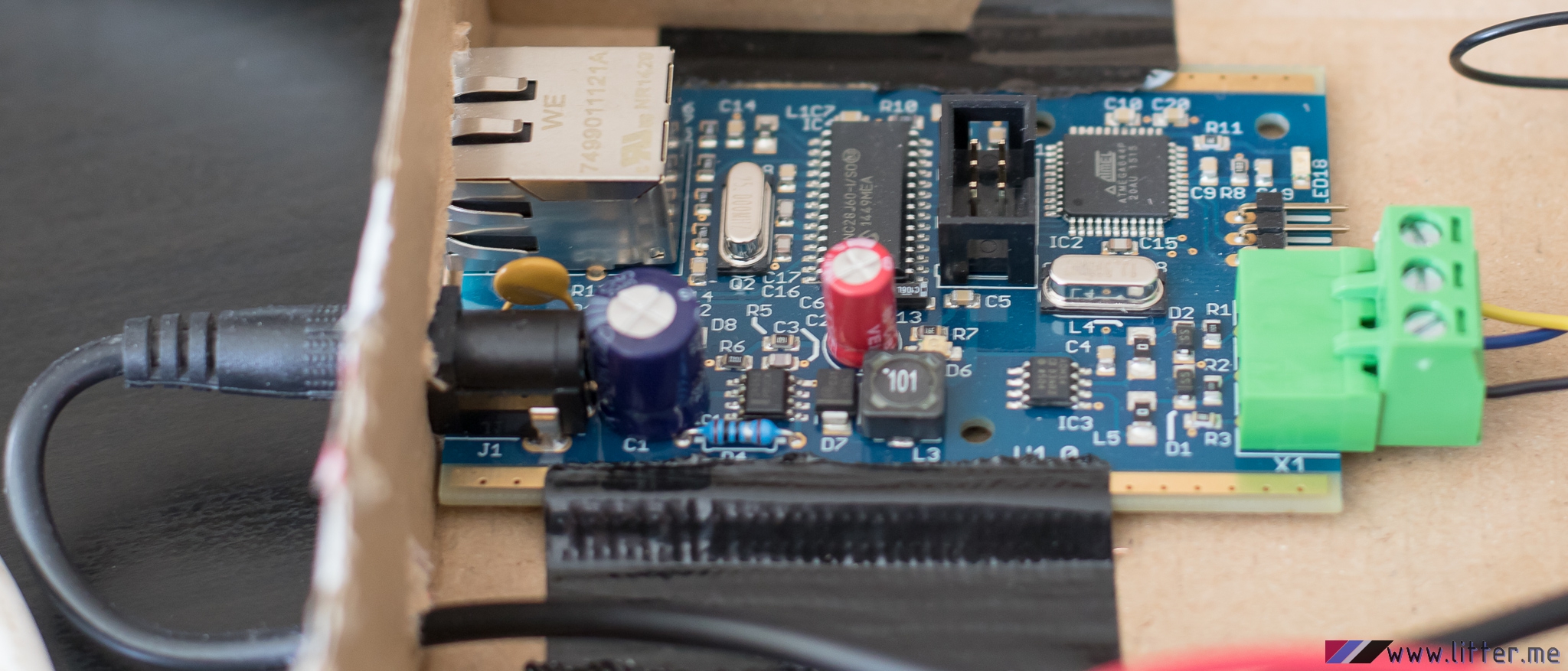

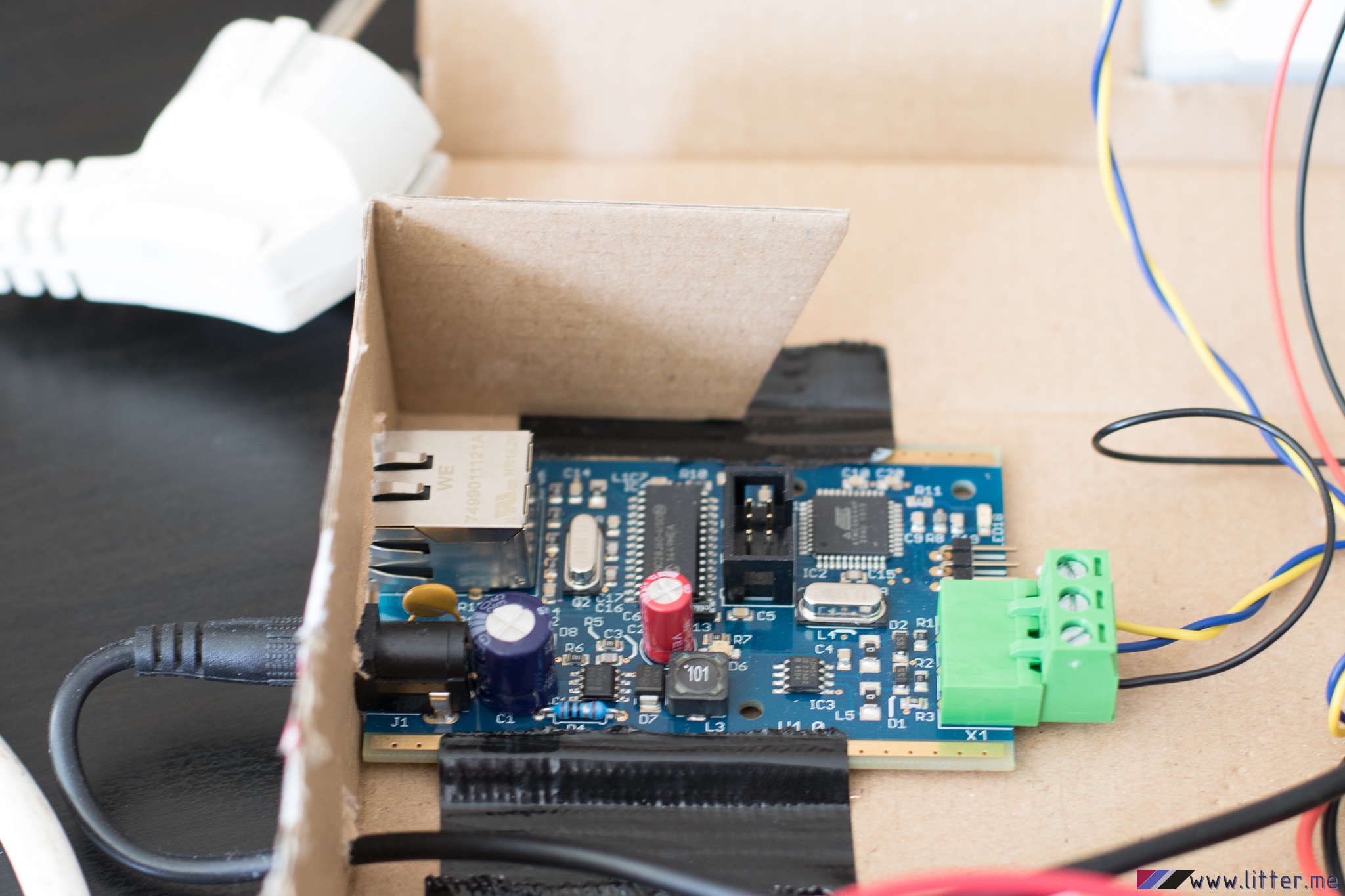

  • 1 Artnet Box (LAN)
  • 1 Wandschalter für 4 Zonen

Die Steuerung der DMX-Komponenten soll später dann zum einen über openHAB erfolgen als auch mittels einem an der Wand befindlichen Taster. Die Inbetriebnahme war wirklich problemlos, nach wenigen Stunden machen die RGB Strips was sie sollen.

Jeder Decoder verfügt dabei über drei DMX Kanäle (rot, grün, blau, bei RGBW würde ein vierter Kanal für weiß hinzukommen). Der Startkanal wird über die DIP-Schalter am Gerät eingestellt. Der Wandtaster hat vorgegebene Kanalbereiche für jede Zone (da dieser RGBW unterstützt: vier). D.h.:

  1. Zone: Kanal 1-4
  2. Zone: Kanal 5-8
  3. Zone: Kanal 9-12
  4. Zone: Kanal 13-16

Sofort nach dem Anschließen und Wahl der DIPs beginnen die Strips zu leuchten! Eine sehr schöne Lösung wie ich finde!

Was allerdings noch ein Problem darstellt: Wenn Wandtaster und Artnet-Box gleichzeitig an den DMX-Bus senden verhalten sich die LED-Strips nicht richtig. Die Nachrichten kriegen sich anscheinend ins gehege. Mal sehen wie wir das in Zukunft lösen…. Evt. über einen Wahlschalter, der die Steuerung über Artnet oder Wandpanel ermöglicht…

Links zu den Komponenten:

http://shop.ulrichradig.de   (ArtNET Box)
http://www.everen.de/  (DMX RGBW LED Controller)
http://www.amazon.de (RGB DMX 3-Kanal PX24506 Decoder)
